Bombas peristálticas

La solución ideal para fluidos abrasivos, viscosos o con presencia de sólidos

Aplicaciones

Agricultura Alimentos y bebidas Petroquímica

Pinturas y Recubrimientos Química Sector Industrial

Tecnología de superficies Tratamiento de agua

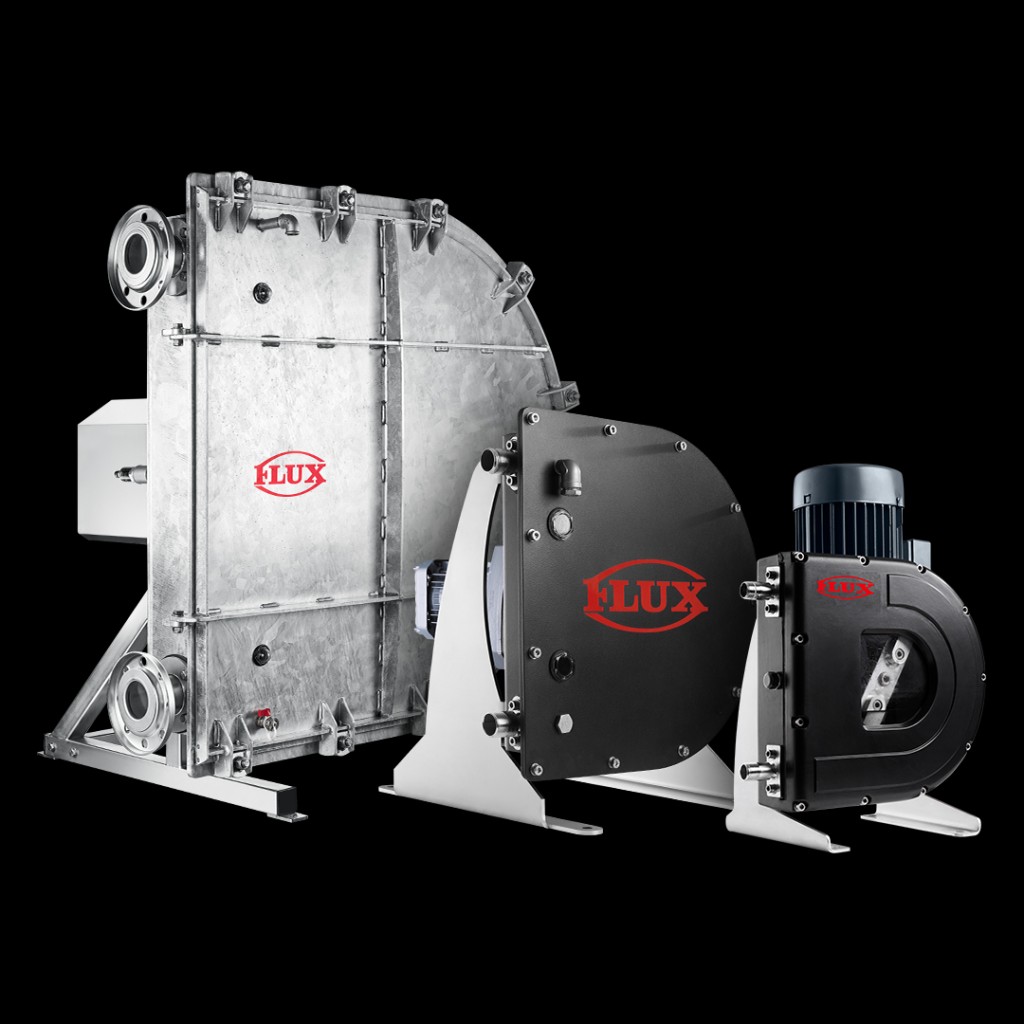

La bomba peristáltica FLUX es una potente bomba de desplazamiento positivo autoaspirante que destaca por su robustez extrema y facilidad de mantenimiento. Su diseño permite el bombeo suave de medios abrasivos y sensibles al corte, manejando viscosidades de hasta 20,000 mPas, un 25% de contenido de materia seca, así como partículas con un tamaño de hasta el 40% del diámetro de la manguera.

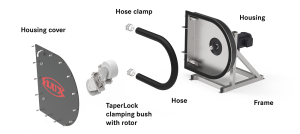

Descripción funcional: ¿Cómo funciona una bomba peristáltica FLUX?
Las bombas peristálticas FLUX son bombas rotativas de desplazamiento positivo autoaspirantes. Esto significa que el fluido a bombear es aspirado a través de la manguera y luego presionado hacia la salida en la carcasa de la bomba.

El funcionamiento se basa en un rotor giratorio con rodillos en el lado opuesto. Estos rodillos aprietan y sueltan la manguera flexible, la cual se desplaza a lo largo de la carcasa. Debido a la presión mecánica, se produce una división entre el medio en el lado de succión y el de descarga, produciendo un espacio de transferencia específico que es empujado/desplazado a lo largo de la manguera a medida que los rodillos giran.

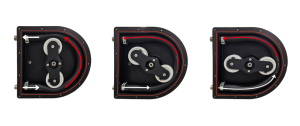

¿Cómo funciona el principio del rodillo?
1. El rotor gira de tal manera que el primer rodillo desciende sobre la manguera y la comprime. Esta compresión produce una división entre el lado de succión y el de descarga. Se produce un vacío en el lado de succión que aspira el fluido.
2. Tan pronto como el segundo rodillo comprime la manguera, se produce un espacio herméticamente sellado entre los dos rodillos. A medida que el rotor gira, el espacio específico del medio se mueve hacia la salida.
3. Los rodillos se mueven a lo largo de la manguera, lo que presiona el fluido en la manguera hacia la salida. Cuando el rodillo se retira de la manguera, esta se relaja y vuelve a su forma original, dejando salir el fluido por el lado de descarga. Este ciclo se repite continuamente y el fluido es bombeado.









Características principales

• Autoaspirantes y seguras: Capacidad de funcionamiento en seco sin daños y succión de hasta 5 mwc (expandible a 9 mwc).
• Manejo de sólidos: Bombea partículas de hasta el 40% del diámetro interno de la manguera.
• Alta presión: Presión de bombeo de hasta 10 bar mediante cajas de cambios reforzadas.
• Bajo mantenimiento: Cambio de manguera en minutos, sin necesidad de herramientas especiales ni personal especializado.
• Construcción robusta: Carcasas disponibles en poliuretano, acero y acero inoxidable para máxima durabilidad.
• Higiene: Disponibilidad de mangueras con certificación FDA (NBR y EPDM).



Datos técnicos
Technical Datasheet



Materiales de la manguera
NRH (Caucho Natural): Excelente para fluidos abrasivos y lodos. Alta resistencia a ácidos/alcalinos diluidos.

NBR (Buna-N): Ideal para aceites, grasas y combustibles. Disponible en versión FDA.

EPDM: Alta resistencia química a ácidos concentrados, alcoholes y cetonas. Disponible en versión FDA.



Fluidos Compatibles
Las bombas FLUX FHP están especialmente diseñadas para manejar con éxito los siguientes fluidos:

• Aguas residuales
• Productos agrícolas
• Agentes utilizados en la producción de semillas
• Lodos de perforación
• Alimento para animales
• Estiércol líquido
• Productos de higiene
• Desperdicios de comida
• Lodos de aceite y aceite usado
• Percolado (agua)
• Productos residuales
• Desechos de matadero
• Aceite de corte

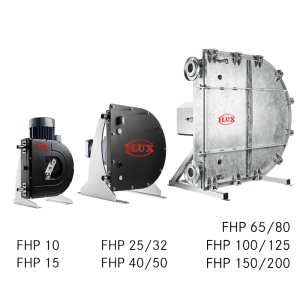

Variantes del producto

Serie	Caudal Máximo	Aplicación Ideal
FHP-10 y FHP-15	Hasta 330 l/h	Dosificación y aplicaciones versátiles de bajo caudal.
FHP-25 a FHP-50	Hasta 6,200 l/h	Uso industrial general; sólidos de hasta 25 mm.
FHP-65 a FHP-200	Hasta 300,000 l/h	Aplicaciones de gran escala; sólidos de hasta 100 mm.



















Accesorios opcionales

• Amortiguador de pulsaciones: Para un flujo constante y mayor vida útil.
• Sensor de rotura de manguera: Detiene la bomba automáticamente para evitar derrames.
• Convertidor de frecuencia: Para un control preciso del caudal y presión.
• Sistema de vacío (FHP-100+): Aumenta la capacidad de succión de 5m a 9m de columna de agua.
